蝕刻模
類別：蝕刻刀模
蝕刻模

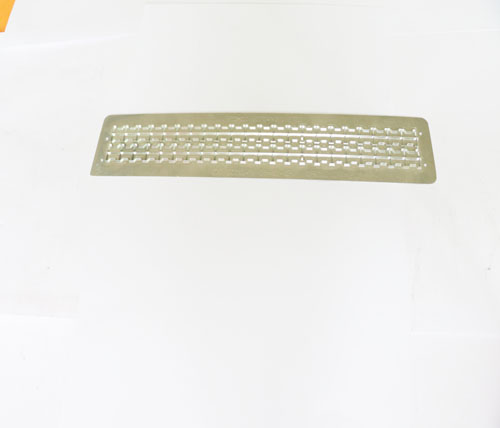

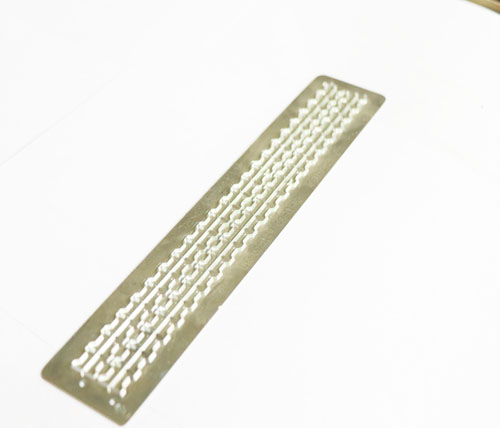

| 蝕刻模圖片和產品圖片 | |||||||||||
| 蝕刻模 | |||||||||||
| 模具的簡介 | 主要材質 | 高碳鋼 A6061 | |||||||||
| 模具特點 | 刀鋒精度高，對其加工周期時間比其它縮短很多，生產效率高，刀鋒平面度高。 | ||||||||||
| 加工工藝 | 銑床， 精雕機，磨床 | ||||||||||
| 適用范圍 | 印刷，電子輔料，柔性電路板，不干膠，高精密產品等。。。 | ||||||||||
| 模具結構 | |||||||||||
| 模具結構 | 模板組成主要部分 | ||||||||||
| 蓋板 | 蝕刻板 | 底板 | / | / | / | / | / | ||||
| 應用范圍 | |||||||||||
| 針對產品及厚度的使用說明 | |||||||||||
| 厚度 模切材料 | 0.1MM | 0.2MM | 0.3MM | 0.4MM | 0.5MM | 0.6MM | .... | 1MM | 2MM | 3MM | |
| PET (毛邊要求尺寸小于0.02mm以內） | 2萬/次以上 | 1.5萬/次以上 | 1萬/次以上 | / | / | / | / | / | / | / | |
| PVC (毛邊要求尺寸小于0.04mm以內） | 3萬/次以上 | 2.5萬/次以上 | 2萬/次以上 | / | / | / | / | / | / | / | |
| 卡紙 (毛邊要求尺寸小于0.06mm以內） | 10萬/次以上 | 8萬/次以上 | 7萬/次以上 | 6.5萬/次以上 | 6萬/次以上 | / | / | / | / | / | |
| 防塵網 (毛邊要求尺寸小于0.07mm以內） | 8萬/次以上 | 5萬/次以上 | / | / | / | / | / | / | / | / | |
| 雙面膠 (毛邊要求尺寸小于0.08mm以內） | 20萬/次以上 | 18萬/次以上 | 15萬/次以上 | / | / | / | / | / | / | / | |
| 導電布 (毛邊要求尺寸小于0.09mm以內） | 10萬/次以上 | 8萬/次以上 | / | / | / | / | / | / | / | / | |
| 硅膠 (毛邊要求尺寸小于0.10mm以內） | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 30萬/次以上 | 25萬/次以上 | ____ | 20萬/次以上 | / | / | |
蝕刻刀模製程能力表
| 模具製程能力表 | |||
| 項目 | 刀模 | 備註 | |
| 蝕刻刀模 | |||
| 模具精度(模具尺寸驗收公差) | ±0.10mm | ||
| 圓孔 | FPC: ≧ 2.60mm | 蝕刻刀模無落料孔製作工藝 | |
| CVL 等配件 : ≧ 2.30mm | |||
| 方孔 | FPC: ≧ 2.30mm | ||
| CVL 等配件 : ≧ 2.30mm | |||
| 直邊間距 | 0.80mm | 間距 / 直邊長度≦ 1/10 | |
| 複雜邊間距 | 1.00mm | ||
| 刀刃與角距 | 1.00mm | ||
| 最小 R 角 | 0.20mm | FR4 最衝型小 R 角 0.30mm, 單刀鋒刀模最小 R 角 0.30mm | |
| 最小 C 角 | 0.60mm | ||
| 定位 PIN 邊距外型 ( 刀口 ) 最小距離 | 2.00mm | ||
| 進料寬度 | 不限制 | ||
| 衝型範圍 | 300mm*250mm | ||
| 衝型線長 | ≦4000mm | ||
| 是否可設變 | 可取消孔位及定位PIN | ||
| 是否可返修 | 否 | ||
| 可加工刀高 | 2MM以內 | ||
| 硬度 | 52° | ||
| 平面度 | 0.05mm以內 | ||
| 刀鋒夾角 | 34°-60° | ||
| 刀鋒寬度 | 0.03mm | ||
| 尺寸公差 |
0.02mm以內 |
||
