木刀模
類別：木刀模

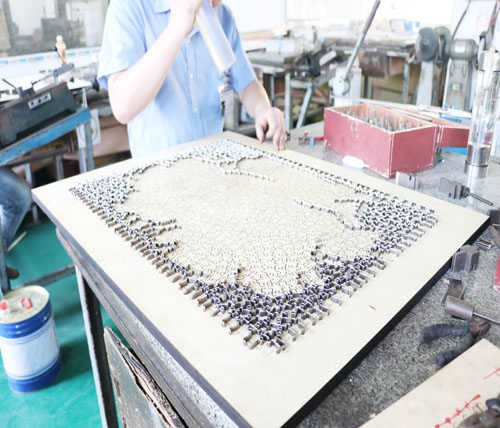

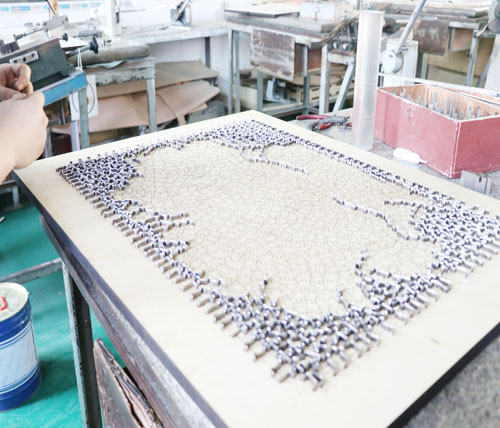

木刀模
| 木刀模圖片和產品圖片 | |||||||||||||
| 木刀模 | |||||||||||||
| 模具的簡介 | 主要材質 | 樺木板 ， 鋼刀片， 亞細晶硬質合金磨口刀 | |||||||||||
| 模具特點 | 沖壓所需產品外形，制作工藝簡單，交期時間短，實用性強，生產能力強 | ||||||||||||
| 加工工藝 | 激光機，彎刀機，磨床 | ||||||||||||
| 適用范圍 | 木板，包裝，印刷，電子輔料，貼紙，紙工藝，EVA玩具等。。。 | ||||||||||||
| 模具結構 | |||||||||||||
| 模具結構 | 模板組成主要部分 | ||||||||||||
| 泡棉 | 樺木 | 刀片 | 刀鋼孔 | 定位針 | / | / | / | ||||||
| 應用范圍 | |||||||||||||
| 針對產品及厚度的使用說明 | |||||||||||||
| 厚度 模切材料 | 0.1MM | 0.2MM | 0.3MM | 0.4MM | 0.5MM | 0.6MM | .... | 1MM | 2MM | 3MM | ..... | 6MM | |
| PET (毛邊要求尺寸小于0.05mm以內） | 6萬/次以上 | 5.5萬/次以上 | 5萬/次以上 | 4.5萬/次以上 | 4萬/次以上 | 3.5萬/次以上 | / | / | / | / | / | / | |
| PC (毛邊要求尺寸小于0.05mm以內） | 6萬/次以上 | 5萬/次以上 | 4.5萬/次以上 | 4萬/次以上 | 3.5萬/次以上 | 3萬/次以上 | / | / | / | / | / | / | |
| PVC (毛邊要求尺寸小于0.04mm以內） | 10萬/次以上 | 9.5萬/次以上 | 9萬/次以上 | 8.5萬/次以上 | 8萬/次以上 | 7.5萬/次以上 | _____ | 4萬/次以上 | / | / | / | / | |
| FPC (毛邊要求尺寸小于0.05mm以內） | 10萬/次以上 | 9.5萬/次以上 | 9萬/次以上 | 8.5萬/次以上 | 8萬/次以上 | 7.5萬/次以上 | _____ | 5萬/次以上 | / | / | / | / | |
| PI (毛邊要求尺寸小于0.05mm以內） | 10萬/次以上 | 9.5萬/次以上 | 9萬/次以上 | 8萬/次以上 | 7萬/次以上 | 6萬/次以上 | / | / | / | / | / | / | |
| 卡紙 (毛邊要求尺寸小于0.06mm以內） | 50萬/次以上 | 50萬/次以上 | 45萬/次以上 | 45萬/次以上 | 40萬/次以上 | 35萬/次以上 | _____ | 18萬/次以上 | 15萬/次以上 | 10萬/次以上 | / | / | |
| 防塵網 (毛邊要求尺寸小于0.07mm以內） | 20萬/次以上 | 18萬/次以上 | / | / | / | / | / | / | / | / | / | / | |
| 雙面膠 (毛邊要求尺寸小于0.08mm以內） | 60萬/次以上 | 55萬/次以上 | 50萬/次以上 | / | / | / | / | / | / | / | / | / | |
| 導電布 (毛邊要求尺寸小于0.09mm以內） | 10萬/次以上 | 8萬/次以上 | / | / | / | / | / | / | / | / | / | / | |
| 硅膠 (毛邊要求尺寸小于0.02mm以內） | 60萬/次以上 | 60萬/次以上 | 55萬/次以上 | 53萬/次以上 | 50萬/次以上 | 45萬/次以上 | ____ | 30萬/次以上 | 20萬/次以上 | 10萬/次以上 | |||
| 木板 (毛邊要求尺寸小于0.03mm以內） | / | / | / | / | / | / | / | / | / | 6萬/次以上 | ____ | 5萬/次以上 | |
| EVA (毛邊要求尺寸小于0.04mm以內） | 10mm材料以下沖切50萬/次以上 | 30mm材料以下沖切40萬/次以上 | 50mm材料以下沖切30萬/次以上 | ||||||||||
| EPE (毛邊要求尺寸小于0.05mm以內） | 10mm材料以下沖切50萬/次以上 | 30mm材料以下沖切40萬/次以上 | 50mm材料以下沖切30萬/次以上 | 100mm材料以下沖切10萬/次以上 | |||||||||
木刀模能力表
| 模具製程能力表 | |||
| 項目 | 刀模 | 備註 | |
| 木刀模 | |||
| 模具精度(模具尺寸驗收公差) | ±0.20mm | ||
| 圓孔 | ≧ 2.0mm | ||
| 方孔 | 制樣:≧ 2.00*2.00mm | ||
| 量產 : ≧ 3.50*3.50mm | |||
| 直邊間距 | ≧ 1.00mm | 間距 / 直邊長度≦ 1/10 | |
| 複雜邊間距 | ≧ 2.00mm | ||
| 刀刃與角距 | ≧ 1.00mm | ||
| 最小 R 角 | 0.30mm | FR4 最衝型小 R 角 0.30mm, 單刀鋒刀模最小 R 角 0.30mm | |
| 最小 C 角 | 1.00mm | ||
| 定位 PIN 邊距外型 ( 刀口 ) 最小距離 | 2.00mm | ||
| 進料寬度 | 不限制 | ||
| 衝型範圍 | 350mm*250mm | ||
| 衝型線長 | ≦4000mm | ||
| 是否可設變 | 可取消孔位及定位PIN | ||
| 是否可返修 | 否 | ||
| 可加工刀高 | 5.3mm.7.8mm.9.5mm.12mm.15.3mm.23.3mm.23.6mm.23.8mm | ||
| 刀片硬度 | 59.2° | ||
| 刀鋒夾角 | 26°-52° | ||
| 刀鋒寬度 | 0.03mm或R0.02mm | ||
| 刀鋒平面度 |
0.05mm以內 |
||
